曲管壓力平衡式波紋補償器工作原理
做為吸收軸向與橫向組合位移的曲管壓力平衡式波紋補償器，由一個工作波紋管或中間管所連接的兩個工作波紋管和一個平衡波紋管及彎頭或三通、封頭、拉桿、端板和球面與錐面墊圈等結構件所組成。

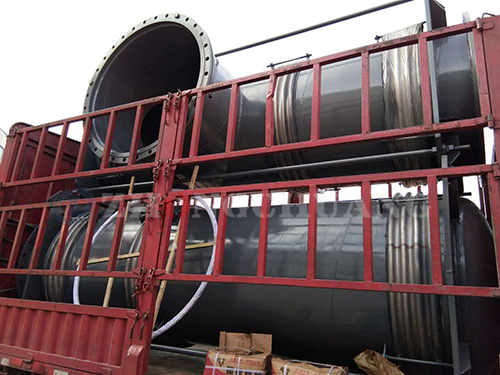

曲管壓力平衡式波紋補償器外形如圖片中所示：
曲管壓力平衡式波紋補償器架空使用，用于安裝在管道的拐彎處或與設備項鏈的空間管道上。主要用于泵、壓縮機、汽輪機以及其它對載荷敏感的管道系統上。
曲管壓力平衡式波紋補償器外形如圖片中所示：
之所以曲管壓力平衡式波紋補償器可以用于補償軸向和橫向組合位移。其工作原理為：由于受到拉桿的約束，波紋補償器在整個工作過程中其總長不變，當金屬管道由于受到熱膨脹時工作波紋管受到壓縮的同時，平衡波紋管進行拉伸，對軸向進行補償位移。拉桿兩端處端部的球面、錐面墊圈以及螺母在約束壓力推力的同時，允許拉桿傾斜，使得工作波紋管可以吸收橫向產生的位移。
