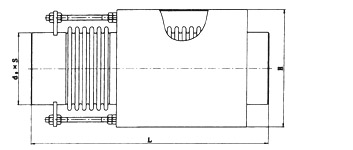

1、內外壓力平衡式金屬伸縮器結構簡圖

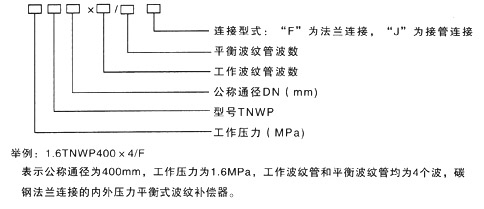

2、內外壓力平衡式金屬膨脹節（金屬伸縮器）產品代號


3、內外壓力平衡式金屬膨脹節（金屬伸縮器）特點：
      結構特點：由內壓伸縮節和外壓伸縮節連接而成。
      補償特點：補償量大，無內壓推力，彈性反力較小等特點。
4、內外壓力平衡式金屬膨脹節（金屬伸縮器）安裝使用注意事項：
（1）安裝時疏水口向下。
（2）現場安裝完后，_拆除拉桿。
（3）安裝時介質流向與管道伸縮節的流向標志一致。
5、內外壓力平衡式金屬膨脹節（金屬伸縮器）對支座作用力的計算：
        軸向彈性力：Fx=Kx*(f*x)
                               Kx-軸向剛度N/mm
                               X-軸向實際變形量mm
                               f-計算系數，當預變形(包括△X=0時)f=1/2，當不進行預變形時，f=1。
7、內外壓力平衡式金屬膨脹節（金屬伸縮器）應用舉例：
通徑為400mm的一段熱水管道長40m，介質壓力為1.6Mpa,工作溫度為100℃，安裝溫度為20℃。試選擇金屬膨脹節的型號并不計算支座受力。
