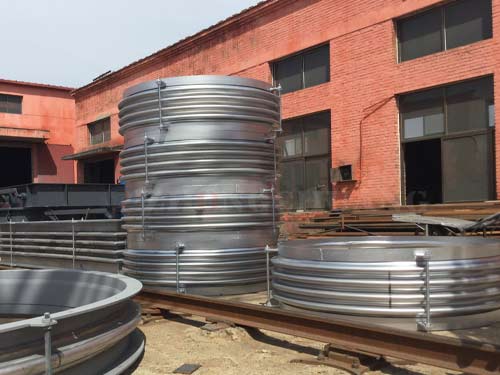

以金屬波紋管為核心元件的管道補償裝置,通過波紋管伸縮變形來吸收管道系統產生的位移補償。廣泛應用于吸收熱脹冷縮、機械振動、地震地基沉降引起的管道變形,其結構多種、分類形式多種。膨脹節廠家中創機械根據補償位移方向進行分類;
軸向型:主要用于補償管道或設備的軸向(沿管道軸線方向)的伸縮變形。適用于直線管段,需要了解導向和固定支架來承受壓力推力。
橫向型:主要用于補償管道在垂直軸線方向的位移、即橫向位移。可以補償少量的橫向和角向位移。常用于“L”型、“Z”型管道或安裝空間有限制的工況。
角向型:主要用于補償管道的角向偏轉,(管道連接處繞一個軸線的旋轉)。適用于以兩個或三個為一組使用,與鉸鏈、萬向環等結構配合,用于吸收平面或空間的角位移。
壓力平衡型:內置一個平衡波紋管和結構件,用于平衡內壓產生的盲板力(壓力推力),使推力不會傳遞到管道系統或設備上。適用于對推力敏感的設備(如泵、渦輪機入口)或支架不能夠承受巨大推力的高壓管道系統。
鉸鏈型:用于吸收一個系統內產生的角位移,適用于需要補償角位移的工況。
選用金屬波紋管膨脹節時需要綜合考慮多項條件,包括位移補償方向、壓力、溫度、介質性質、連接形式等結合使用環境綜合進行選用。
