矩形波紋補償器廣泛應用于矩形截面的管道或設備上，由一個或多個矩形波紋及端部矩形接管組成，可吸收管道由于熱脹冷縮等原因引起的管道或尺寸的變化。波紋補償器生產廠家中創機械小編帶您來認識一下矩形波紋補償器的結構及分類。

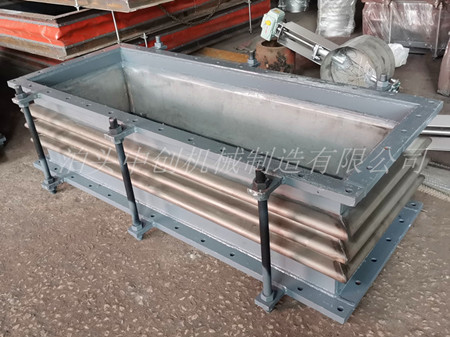

矩形波紋補償器由一個或多個矩形波紋管、端部矩形接管、導流筒、拉桿等構件組成。跟矩結構不同分為單式軸向型和復式自由型。
單式軸向型只有一個矩形波紋管，以吸收軸向位移為主，也可吸收少量的橫向位移。復式自由型由有兩個矩形波紋管，可以同時吸收較大的軸向位移、橫向位移。大口徑的復式自由型可以通過兩件單式軸向型產品、以及中間矩形管道現場組裝而成。當復式自由型產品中間矩形管道重量較重時，通常設計有鉸鏈滑槽結構將中間矩形管道重量傳遞給端部矩形接管，從而傳遞給與產品相鄰的支架或設備，以降低矩形波紋管工作應力，簡化管道支、吊架。
矩形波紋補償器的主要工作元件矩形波紋管的波形有V形和U形，V形波紋管波高、波距、壁厚等波形參數相對固定。U形波紋管波高、波距、壁厚等波形參數可根據需要靈活設計。
拐角形狀通常用單斜接角、折疊角、雙斜接角、圓角。用戶可根據工況環境來選用矩形圓角波紋補償器、矩形直角波紋補償器。
矩形圓角波紋補償器主要用于電廠煙風道，用來吸收熱位移和減振。波紋的波高和波距分為全波高和半高。矩形圓角的拐角為圓形比直角的受力要均勻，避免了波紋補償器應力集中的現象。
