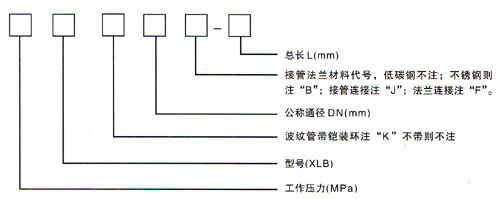

型號實例：
小拉桿補償器使用說明：
小拉桿波紋補償器除可以補償彎曲管道的橫向位移和角位移，同時也可以補償軸向位移。樣本中所列的軸向補償量及橫向補償量（X0、Y0 ）均單獨用作軸向補償或橫向補償的_值，此種情況應分別滿足以下關系式：
X1≤Xo Y1≤Yo
X1、Y1為單獨用作軸向補償或橫向補償的實際值
當補償器同時存在軸向位移和橫向位移時，兩種補償量（X1,Y1）的選取應滿足下列關系式：
當補償器同時存在軸向位移和橫向位移時，兩種補償量（X1,Y1）的選取應滿足下列關系式：
此時，X1,Y1為同時存在軸向位移及橫向位移的實際值。

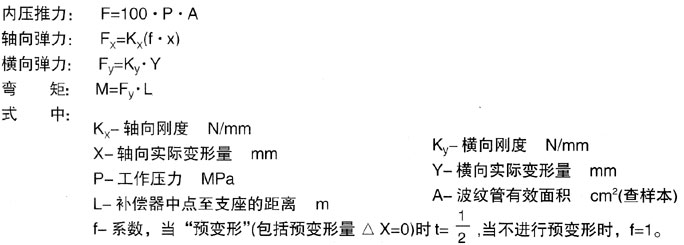

小拉桿補償器（小拉桿波紋補償器）對支座作用力的計算：

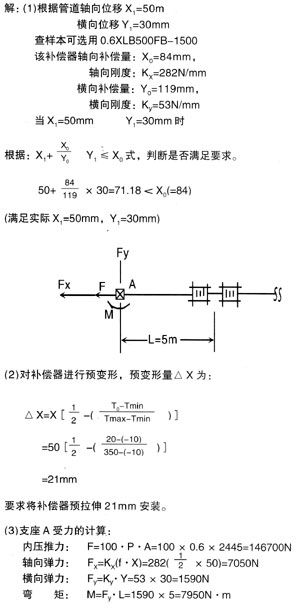

某碳鋼管道，公稱通徑500mm，工作壓力0.6Mpa，介質溫度350攝氏度，環境_溫度-100攝氏度，小拉桿補償器安裝溫度20攝氏度，根據管道布局需安 裝一小拉桿波紋補償器，用以補償50mm的軸向位移及30mm的橫向位移，已知L=50，補償器疲勞破次數按15000次考慮，試計算支座A的受力。
